Lamellendach-Statik: geprüfte Werte und technisches Datenblatt

Auf einen Blick

  • Die Statik unserer Lamellendächer ist als Typenstatik berechnet und von einem Ziviltechniker geprüft. Sie gilt für die Systemgenerationen 2026 bis 2028.
  • Bemessen ist das Dach nach Eurocode, mit ÖNORM in Österreich und DIN EN in Deutschland.
  • Schnee: bis 450 kg/m², je nach Feldgröße. Wind: Böen bis 140 km/h bei offenen Seiten.
  • Ein Feld ist bis 4,5 m tief und in der Praxis bis 6,3 m breit, ohne Zwischensteher, auch mit ZIP-Rollo. Darüber kommt ein Mittelbalken aus zwei Riegeln, jedes Feld steuern Sie separat. Bis 11 m freitragend geht es mit verstärktem Träger und eigener Statik.
  • Das technische Datenblatt gibt es hier als PDF. Die ganze Typenstatik bekommen unsere Kunden für ihr Projekt.
450 kg/m²Schnee auf dem Dach, je nach Feldgröße
140 km/hWindböen, nachgewiesen bei offenen Seiten
6,3 mje Feld ohne Zwischensteher, auch mit ZIP-Rollo; bis 11 m mit verstärktem Träger
ZT-geprüftTypenstatik für die Generationen 2026 bis 2028

Ein Lamellendach steht viele Jahre im Freien. Es trägt Schnee, hält Sturm aus und hängt oft an der Hauswand. Darum zählt nicht nur, wie es aussieht. Es zählt, was es nachweislich trägt. Hier finden Sie die Werte aus unserer Typenstatik, Stand Oktober 2026. Sie gelten für alle Dächer, die wir von 2026 bis 2028 bauen.

Was ist eine Typenstatik?

Eine Typenstatik weist ein Bausystem einmal für viele Größen nach. Sie zeigt, welche Last jedes Bauteil tragen kann: Lamellen, Riegel, Stützen, Ecken und Fußpunkte. Ein Ziviltechniker der SSP-ZT GmbH hat unsere Typenstatik geprüft und freigegeben. Sie trägt die Nummer 2201-30024, aktuell gilt Revision 2 vom Oktober 2026. Sie weist auch die Felder mit 6,30 m Breite, den Mittelbalken aus zwei Riegeln und den Doppelrahmen nach.

Für Ihr Dach prüfen wir dann, ob Maße, Schnee und Wind im geprüften Bereich liegen. Liegt Ihr Projekt darüber, rechnen wir es objektbezogen nach. Das klären wir mit Ihnen bei der Planung.

Was Ihnen die geprüfte Statik bringt

01

Sicher planen

Sie sehen vorab, wie viel Schnee und Wind Ihr Dach trägt. Die Werte hängen an der Feldgröße, also an Ihrem Maß.

02

Unterlagen für die Gemeinde

CAD-Plan und Statik bekommen Sie von uns kostenlos. Beides können Sie für die Einreichung verwenden.

03

Auch für Gastronomie

Das Dach ist für gewerbliche Nutzung ausgelegt, etwa für den Gastgarten oder die Hotelterrasse.

04

Ehrliche Werte

Wir nennen Werte je Feldgröße, nicht nur eine Höchstzahl. So sehen Sie, was für Ihr Dach gilt.

Nach welchen Normen ist das Dach bemessen?

Das Tragwerk ist nach Eurocode 9 (EN 1999-1-1) für Aluminium bemessen. Die Lasten aus Schnee und Wind kommen aus Eurocode 1 (EN 1991). Dazu gelten die nationalen Regeln: ÖNORM B in Österreich und DIN EN mit Nationalem Anhang in Deutschland. Das Dach ist für private und gewerbliche Nutzung ausgelegt, etwa in Gastronomie und Hotel. Als Sonnenschutz trägt es die CE-Kennzeichnung nach EN 13561.

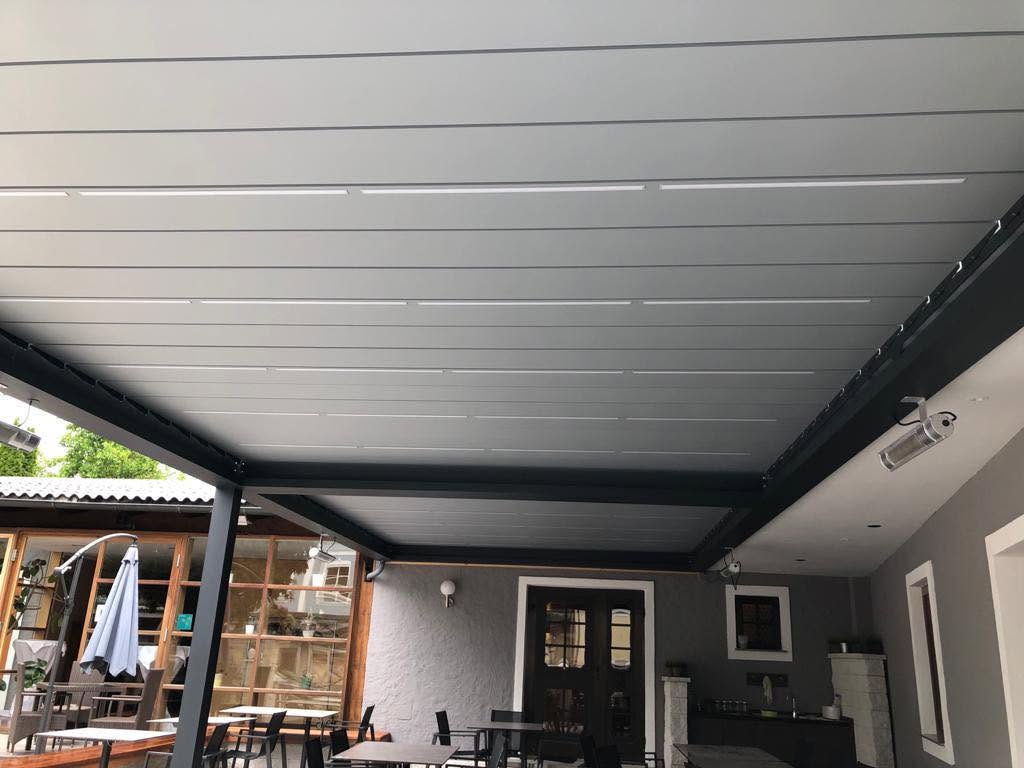

Lamellendach über einem Gastgarten mit Tischen
Lamellendach über einem Gastgarten: ausgelegt für private und gewerbliche Nutzung.

Wie viel Schnee trägt das Dach?

Das hängt von der Größe der Felder ab. Ein Feld ist ein Rahmen, in dem die Lamellen liegen. Ein Einfeld-Dach hat einen solchen Rahmen, ein Mehrfeld-Dach mehrere nebeneinander oder hintereinander. Je kleiner das Feld, desto mehr Schnee trägt es.

Eine Lamelle ist höchstens 4,50 m lang. Darum ist ein Feld bis 4,50 m tief und in der Praxis bis 6,30 m breit. Die Grenze setzt die Biegung der Rahmenriegel, nicht die Lamelle. Ab 6,30 m Breite kommt ein neues Feld. Dazwischen liegt ein Mittelbalken aus zwei verschraubten Riegeln. Jedes Feld steuern Sie separat. Zahl und Größe der Felder sind praktisch unbegrenzt.

Lamellendach Felder: ein Feld bis 4,50 × 6,30 m, Felder nebeneinander und hintereinander mit Mittelbalken aus zwei Riegeln, Doppelrahmen bei hoher Schneelast
So sind die Felder aufgeteilt: ein Feld, Felder nebeneinander, Felder hintereinander und das Doppelrahmenfeld (schematisch). Zum Vergrößern antippen.

Die Tabelle zeigt, bis zu welcher Feldgröße jede Schneelast nachgewiesen ist.

Schnee auf dem DachEinfeld bisMehrfeld, je Feld bis
250 kg/m²4,50 × 4,50 m3,65 × 3,65 m
300 kg/m²4,15 × 4,15 m3,45 × 3,45 m
350 kg/m²3,85 × 3,85 m3,30 × 3,30 m
400 kg/m²3,65 × 3,65 m3,15 × 3,15 m
450 kg/m²3,45 × 3,45 m3,05 × 3,05 m

Die größten Felder tragen weniger. Ein Einfeld mit 4,50 × 4,50 m trägt bis 255 kg/m², bei einer Höhe bis 3,50 m. Im Mehrfeld-Dach trägt ein Feld mit 4,50 × 4,50 m bis 117 kg/m². Zwischenwerte dürfen geradlinig gemittelt werden.

Für das breite Feld mit 4,50 × 6,30 m gelten diese Werte, in der Typenstatik Rev. 2 vom Ziviltechniker nachgewiesen:

Feld 4,50 × 6,30 mSchnee auf dem Dach
Einfeld, Einfachrahmen1,05 kN/m², rund 107 kg/m²
Einfeld, Doppelrahmen (zwei Riegel verschraubt)2,50 kN/m², rund 255 kg/m²
Mehrfeld, Mittelbalken 6,30 m aus zwei Riegeln1,18 kN/m², rund 121 kg/m²

Der Doppelrahmen verdoppelt die Tragkraft des Rahmens. Mit der Schneelastverstärkung aus Doppelrahmen, stärkerer Lamelle und Stützen 200 × 200 mm trägt ein Feld mit 4,50 × 4,50 m bis 450 kg/m².

Die Tabelle nennt die Last auf dem Dach. Ihre Gemeinde nennt meist die Schneelast am Boden, kurz sk. Auf dem Dach rechnet man mit 80 Prozent davon. Ein Beispiel: 3,06 kN/m² am Boden ergeben 2,45 kN/m² auf dem Dach, also rund 250 kg/m². Ist die Schneelast an Ihrem Ort höher, planen wir kleinere Felder oder die Schneelastverstärkung.

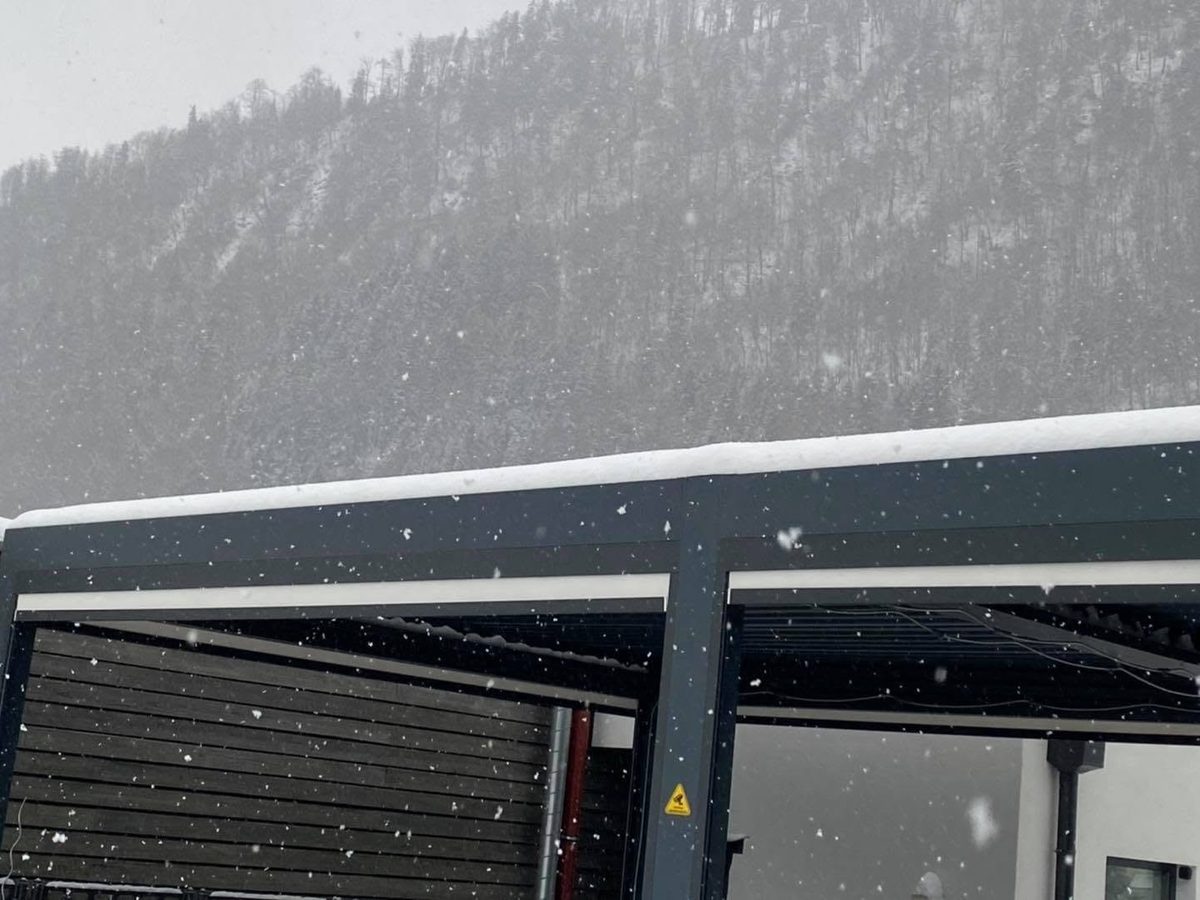

Lamellendach im Schneefall
Winterbetrieb: Bei Schnee und Frost öffnen Sie die Lamellen.

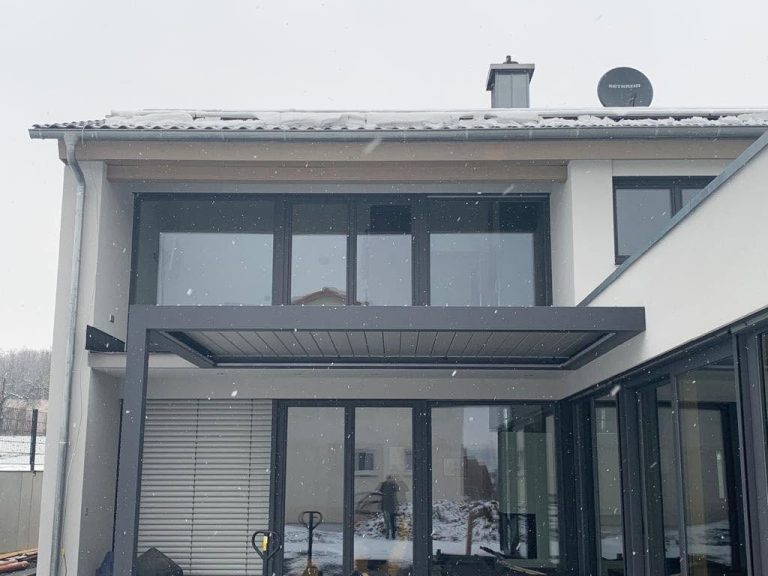

Dunkles Lamellendach an der Hauswand vor einer großen Fensterfront
Wandmontage vor der Fensterfront: Riegel und Stützen tragen die Last.
Für Ihren Ort

Wie viel Schnee muss Ihr Dach tragen?

Nennen Sie uns Ort und Maße. Wir prüfen Schnee und Wind für Ihren Standort und schicken Ihnen das Angebot mit CAD-Plan, meist in 24 bis 72 Stunden.

Kostenlos und unverbindlich · Käuferschutz bis 20.000 € je Zahlung · über 450 Projekte

Wie viel Wind hält das Dach aus?

Nachgewiesen sind Windböen bis 140 km/h, wenn die Seiten offen sind. Das entspricht einem Böengeschwindigkeitsdruck von qp = 0,945 kN/m². Ab etwa 50 km/h Wind öffnen Sie die Lamellen. ZIP-Screens sind bis 80 km/h windstabil. Sind Seiten geschlossen oder steht das Dach sehr frei, etwa auf einer hohen Dachterrasse, rechnen wir objektbezogen. Mehr dazu lesen Sie im Beitrag Lamellendach bei Wind, Schnee und Hagel.

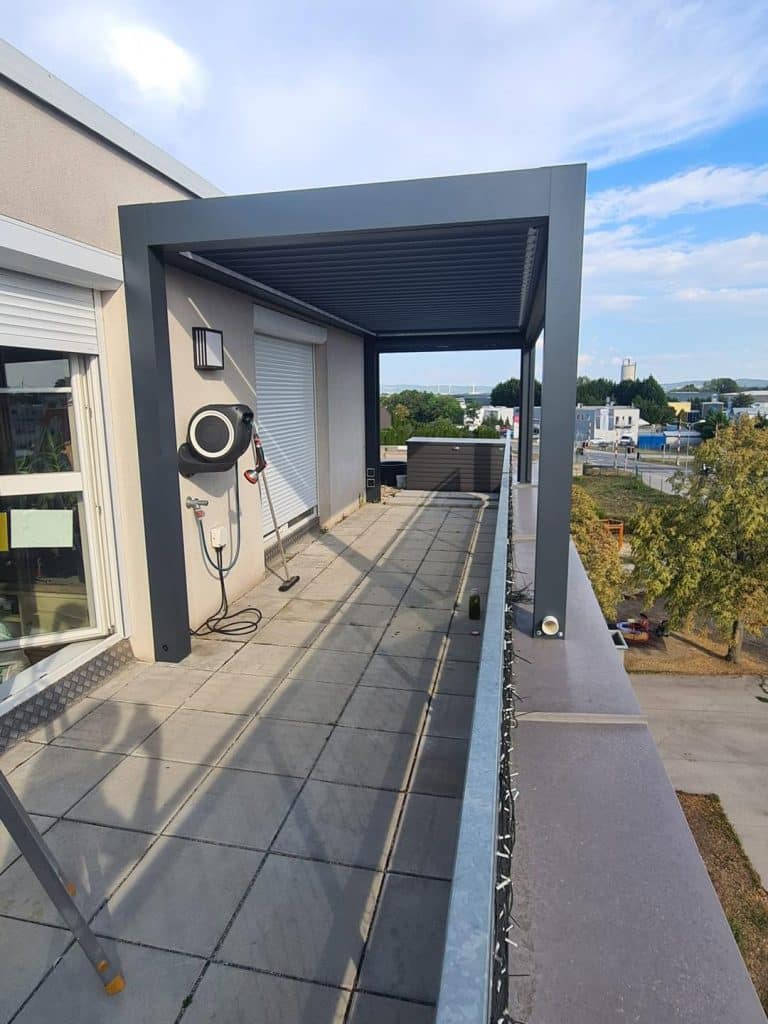

Lamellendach auf einer langen Dachterrasse in Unterwaltersdorf
Dachterrasse in Unterwaltersdorf: Solche Lagen prüfen wir objektbezogen.

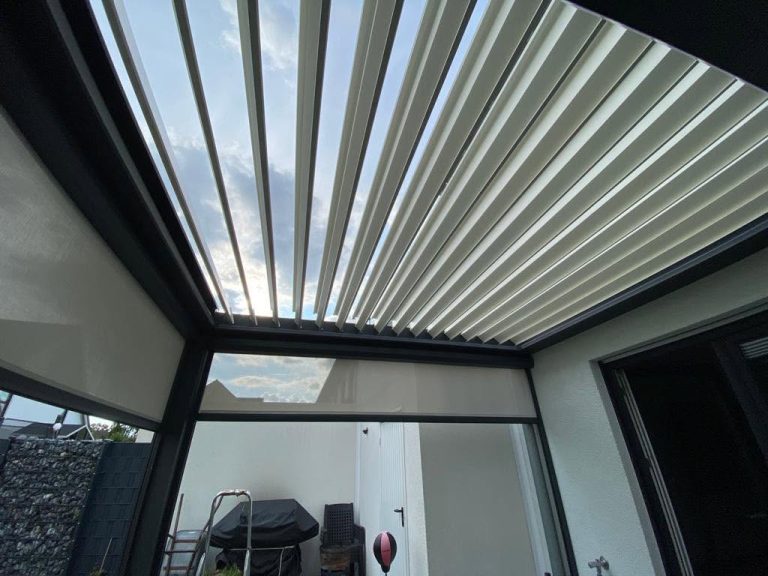

Geöffnete Lamellen eines Lamellendachs von innen
Ab etwa 50 km/h Wind öffnen Sie die Lamellen.

Welche Maße sind möglich?

MerkmalWert
Länge und Breite (außen)1,0 bis 13,5 m im Konfigurator, millimetergenau; größer auf Anfrage
Höhe Oberkante geschlossenes Dach2,0 bis 3,6 m im Konfigurator; offen +10 cm, Durchgang −20 cm
Spannweite der Lamellenbis 4,50 m
Ein Feld ohne Zwischensteherbis 4,50 × 6,30 m, auch mit ZIP-Rollo
Mehr Breiteab 6,30 m neues Feld, Mittelbalken aus zwei Riegeln
Mehrfeld-Dachje Feld bis 4,50 × 6,30 m, Felder praktisch unbegrenzt
Doppelrahmenzwei Riegel 200 × 80 mm verschraubt, für hohe Schneelast
Freitragendbis 11 m mit Sonderträger und Objektstatik
Einfeld mit Mittelquerträger (Rev. 1)bis 4,50 × 6,00 m
Überstandbis 1,50 m über die Stützen
Stützen 150 × 150 mmbis 3,50 m Höhe (Einfeld), bis 3,00 m (Mehrfeld)
Stützen 200 × 200 mmbis 4,00 m Höhe
Montagefreistehend, an der Hauswand mit oder ohne Wandstützen, im Bestand

Bis 4,50 m Tiefe reicht ein Lamellenfeld, in der Praxis bis 6,30 m breit. Darüber kommt ein Mittelbalken aus zwei Riegeln, jedes Feld steuern Sie separat. Der Konfigurator plant schon ab 4,50 m ein neues Feld. So berücksichtigt er bei Eigenplanung immer die Lamellenlänge. Seine 3D-Ansicht reicht bis 3,60 m Höhe, 13,50 m Länge und 13,50 m Breite. In der Praxis geht mehr. Wo die Stützen stehen, zeigt Ihr CAD-Plan. Den Weg zur richtigen Spannweite erklärt der Beitrag Spannweiten beim Lamellendach.

Lamellendach Höhe: Oberkante des geschlossenen Dachs, offene Lamellen 10 cm höher, Durchgang 20 cm niedriger
Die Höhe gilt bis zur Oberkante des geschlossenen Dachs.
Lamellendach mit eingerückten Stützen und Überstand bis 1,50 m
Überstand bis 1,50 m über die Stützen, in jede Richtung.
Großes anthrazitfarbenes Lamellendach als überdachter Stellplatz
Großes Lamellendach als überdachter Stellplatz: Bei großen Flächen planen wir mehrere Felder.

Was wir bauen

Wir bauen Lamellendächer in allen technischen Möglichkeiten. Darauf haben wir uns spezialisiert, und wir kennen jeden Anwendungsbereich. Diese Bausituationen planen wir täglich:

  • Höhe: Die Höhe im Konfigurator ist die Oberkante des geschlossenen Dachs. Offene Lamellen ragen 10 cm höher. Der Durchgang unter dem Rahmen ist 20 cm niedriger: Aus 2,50 m werden 2,30 m.
  • Höher als 3,60 m: Nach Wunsch und technischer Möglichkeit, bis 4,00 m mit Stützen 200 × 200 mm ohne Zusatzstatik.
  • Überstand: Das Dach darf bis 1,50 m über die Stützen hinausragen.
  • Waage: Das Dach steht immer in Waage, ohne Gefälle.
  • Dachterrasse: Ohne Bohren auf Ballastfundamenten. Das Gewicht ergibt sich aus der Statik.
  • Holz- oder WPC-Deck: Die Stütze geht durch das Deck aufs Fundament, oder wir wählen eine andere statisch sinnvolle Verankerung.
  • Wandanbau: Nach Ihrem Wunsch, mit oder ohne Stützen an der Wand.
  • Lamellenrichtung: Legen wir gemeinsam mit Ihnen fest.
  • Grundriss: Alles, was technisch möglich ist: L-Form, U-Form, schräge Seiten oder ums Hauseck.
  • Einbau in den Bestand: Auflager an Balken, zwischen Wänden, in Nischen, unter einem Vordach oder Balkon.
  • Hang und ungleiche Höhen: Jede Stütze bekommt ihre eigene Höhe, das Dach bleibt in Waage.
  • Gastgarten und Hotel: Große Mehrfeldanlagen für Gewerbe.
  • Fundament: Keine feste Zahl: Es muss frostsicher sein, das Maß steht im CAD-Plan.

Ihre Lage ist nicht dabei oder größer als der Konfigurator? Schicken Sie uns Idee, Skizze und Fotos per E-Mail an support@my-pergola24.com oder per WhatsApp. Sie bekommen ein Angebot mit CAD-Plan, meist in 24 bis 72 Stunden.

Aus welchen Bauteilen besteht das Dach?

Alle tragenden Teile sind aus Aluminium EN AW-6005 T5. Die Profile sind hohl und innen mit Stegen verstärkt. Verschraubt wird mit nichtrostendem Stahl. Die Lamellen drehen in Lagern aus Messing und Edelstahl, nicht aus Kunststoff.

Der Rahmen besteht aus Aluminiumriegeln, 20 cm hoch und 8 cm tief, Wandstärke 3 mm. In den Ecken sitzen Stahl-Einlegeteile, verschraubt mit Edelstahl. Bei hoher Schneelast bauen wir ein Doppelrahmenfeld: zwei Riegel 200 × 80 mm verschraubt, doppelte Tragkraft. Zwischen zwei Feldern liegt ein Mittelbalken, ebenfalls aus zwei verschraubten Riegeln.

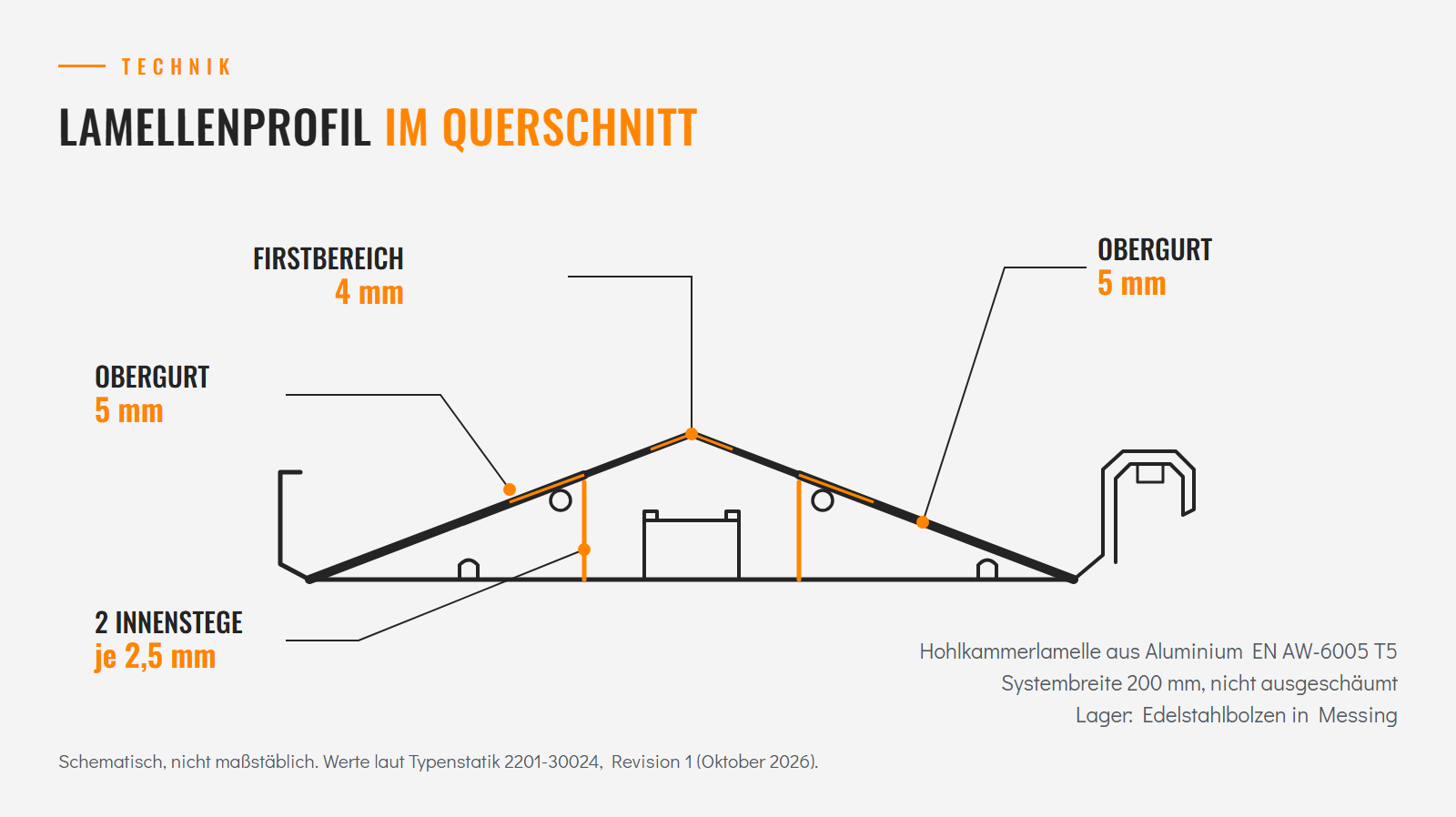

Lamellenprofil im Querschnitt mit Maßen: 5 mm Obergurt, 4 mm am First, 2,5 mm Innenstege
Originalzeichnung aus der Profilkonstruktion: 5 mm Obergurt, 4 mm am First, zwei Innenstege mit je 2,5 mm.
BauteilAusführung
LamelleHohlkammer, 200 mm breit, zwei Mittelstege; Obergurt 5 mm, Firstbereich 4 mm, Innenstege 2,5 mm
Riegel (Rahmen)200 × 80 mm, also 20 cm hoch und 8 cm tief, mit Zwischenstegen, 3 mm Grundwand, in Last- und Anschlusszonen 5 mm
Doppelrahmenzwei Riegel 200 × 80 mm verschraubt, doppelte Tragkraft, bei hoher Schneelast
Mittelbalkenzwei verschraubte Riegel zwischen zwei Feldern
Stützen150 × 150 oder 200 × 200 mm, 3 mm Grundwand
RahmeneckeStahl-Einlegeteile, 4 Schrauben M12 aus Edelstahl
FußpunktStahlhülse mit Grundplatte, überträgt Druck, Zug, Querkraft und Biegung
LagerBolzen aus Edelstahl in Messing, schmieren sich selbst
Einzellastje Lamelle mindestens 120 kg (1,18 kN)

Für Fachleute: Bemessungswerte

BauteilBemessungswert
LamelleMRd 2,65 kNm · VRd 16,4 kN
Riegel (bemessen mit 200 × 70, sichere Seite)My,Rd 21,97 kNm · Mz,Rd 11,96 kNm
Stütze 150 × 150NRd 335,4 kN · MRd 16,38 kNm
RahmeneckeMRd 11,0 kNm
FußpunktZug 65 kN · Druck 91 kN · MRd 4,55 kNm

Worauf Sie beim Vergleich achten sollten

Viele Anbieter nennen nur eine hohe Zahl für Schnee oder Wind. Fragen Sie nach, wofür sie gilt. Diese Fragen helfen beim Vergleich:

  • Gibt es eine Typenstatik, und hat ein Ziviltechniker sie geprüft?
  • Gilt die Schneelast für jede Feldgröße oder nur für kleine Felder?
  • Gilt der Windwert mit offenen oder mit geschlossenen Seiten?
  • Wie dick sind die Wände von Lamellen, Riegeln und Stützen?
  • Laufen die Lamellen in Lagern aus Kunststoff oder aus Messing und Edelstahl?

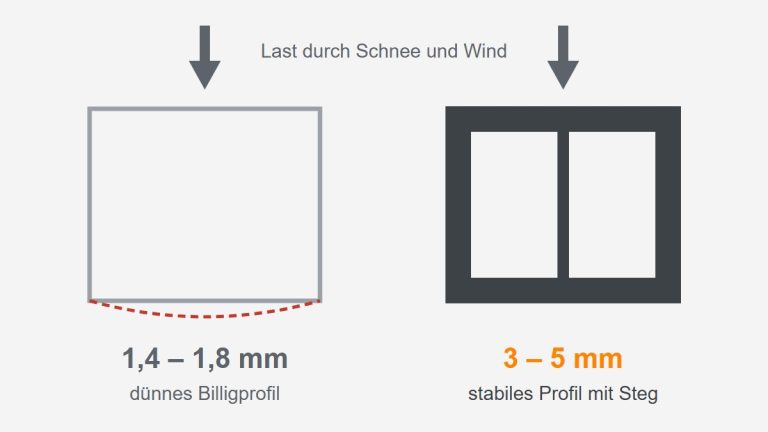

Illustration Wandstärke Aluprofil: dünnes Profil gegen 3 bis 5 mm Profil mit Steg
Wandstärke: Ein dickes Profil mit Steg trägt mehr Last.

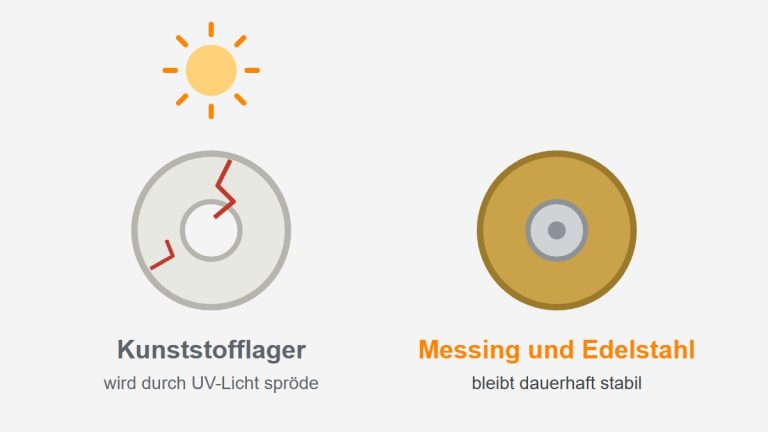

Illustration Lamellenlager: Kunststoff gegen Messing und Edelstahl
Lager: Messing und Edelstahl statt Kunststoff.

Alle Fragen zum Ausdrucken finden Sie in der Anbieter-Checkliste. Warum die Wandstärke zählt, zeigt der Beitrag 5 mm Wandstärke bei Lamellen.

Das technische Datenblatt zum Download

Das Datenblatt fasst alles auf zwei Seiten zusammen. Es ist für Bautechniker, Baumeister und Behörden gemacht. Geben Sie es gern weiter.

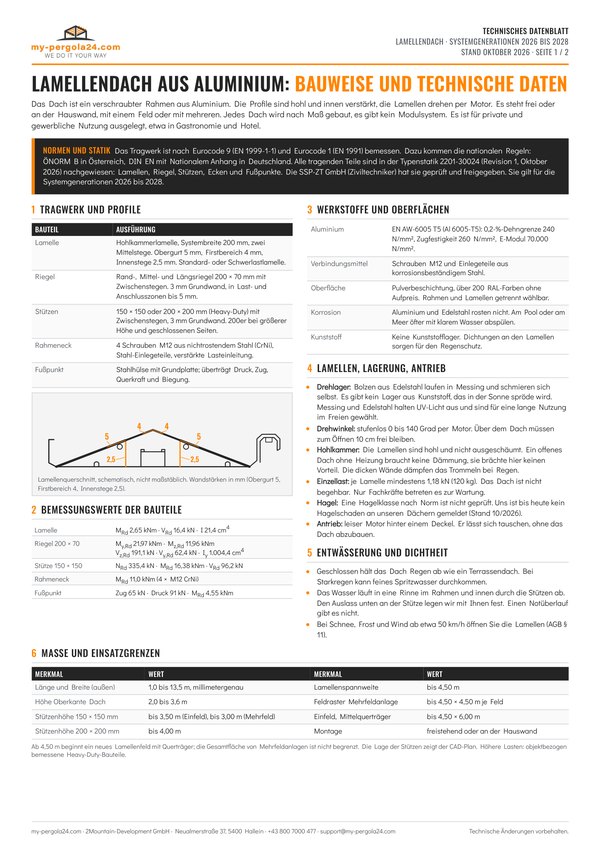

Technisches Datenblatt Lamellendach, Vorschau der ersten Seite
Download

Technisches Datenblatt Lamellendach
Normen, Bauteile, Werkstoffe, Bemessungswerte, Schnee, Wind, Maße und Einsatzgrenzen auf zwei Seiten. Stand Oktober 2026, gültig für die Systemgenerationen 2026 bis 2028.

Datenblatt als PDF laden

PDF, 2 Seiten, 266 KB

Die Typenstatik für Ihr Projekt

Die vollständige Typenstatik mit allen Nachweisen ist ein Planungsdokument. Unsere Kunden erhalten sie für ihr Projekt, zusammen mit dem CAD-Plan. Beides können Sie für die Einreichung bei Ihrer Gemeinde verwenden. Welche Unterlagen die Behörde verlangt, ist von Ort zu Ort verschieden. Die Regeln lesen Sie in unseren Beiträgen zur Baugenehmigung in Österreich und Deutschland.

Häufige Fragen

Ist die Statik geprüft?

Ja. Ein Ziviltechniker der SSP-ZT GmbH hat die Typenstatik geprüft und freigegeben. Sie gilt für die Systemgenerationen 2026 bis 2028, aktuell in Revision 2 vom Oktober 2026.

Wie finde ich die Schneelast für meinen Ort?

Den Wert nennt Ihre Gemeinde oder Ihr Baumeister. Er hängt von der Schneelastzone und der Seehöhe ab. Bei der Planung prüfen wir ihn mit Ihnen.

Was ist, wenn mein Ort mehr Schnee hat als in der Tabelle?

Dann planen wir kleinere Felder oder die Schneelastverstärkung mit Doppelrahmen. Für besondere Lagen rechnen wir das Dach objektbezogen.

Wie groß darf ein Feld sein?

Ein Feld ist bis 4,50 m tief, so lang ist eine Lamelle. In der Praxis ist es bis 6,30 m breit. Darüber kommt ein neues Feld mit einem Mittelbalken aus zwei Riegeln. Zahl und Größe der Felder sind praktisch unbegrenzt.

Geht ein Dach freitragend über 6,30 m?

Ja, bis 11 m. Dafür setzen wir einen verstärkten Träger ein, und der Ziviltechniker rechnet eine eigene Statik für Ihr Projekt.

Gilt die Statik auch für Gastronomie und Hotel?

Ja. Das Dach ist für private und gewerbliche Nutzung ausgelegt, etwa für den Gastgarten oder die Hotelterrasse. Für besondere Lagen rechnen wir objektbezogen.

Darf ich das Datenblatt an meinen Baumeister weitergeben?

Ja, gern. Es ist für Fachleute gemacht und enthält die wichtigen Werte auf zwei Seiten.

Warum gibt es die Typenstatik nicht zum Download?

Sie ist ein Planungsdokument für konkrete Projekte. Unsere Kunden erhalten sie mit dem CAD-Plan. Die wichtigen Werte daraus stehen auf dieser Seite und im Datenblatt.
