ZIP-Motor-Rollo montieren: Anleitung Schritt für Schritt

Die Zip-Motor-Rollos Ihres Lamellendachs lassen sich sehr einfach montieren. Im folgenden Beitrag finden Sie alle Informationen rund um die Montage Ihrer Zip-Rollos. Sie möchten nicht selbst montieren? Dann buchen Sie auf Wunsch den Aufbau durch unser Montageteam dazu.

Motor Zip Rollos Montage

Zip Rollos demontieren

  • Entfernen Sie die 2 kleinen Schrauben an der Blende.
  • Blende herunterklappen und zur Seite legen.
  • Zip Rollo an den 4 Schrauben lösen, ausheben – etwas Kraft einsetzen und zur Seite legen
  • Seitenschienen an 4 – 6 Schrauben lösen und 3 Teile auseinander bauen.
Aluminiumprofile und Kabel der ZIP-Motor-Rollos beim Auspacken vor der Montage am Lamellendach

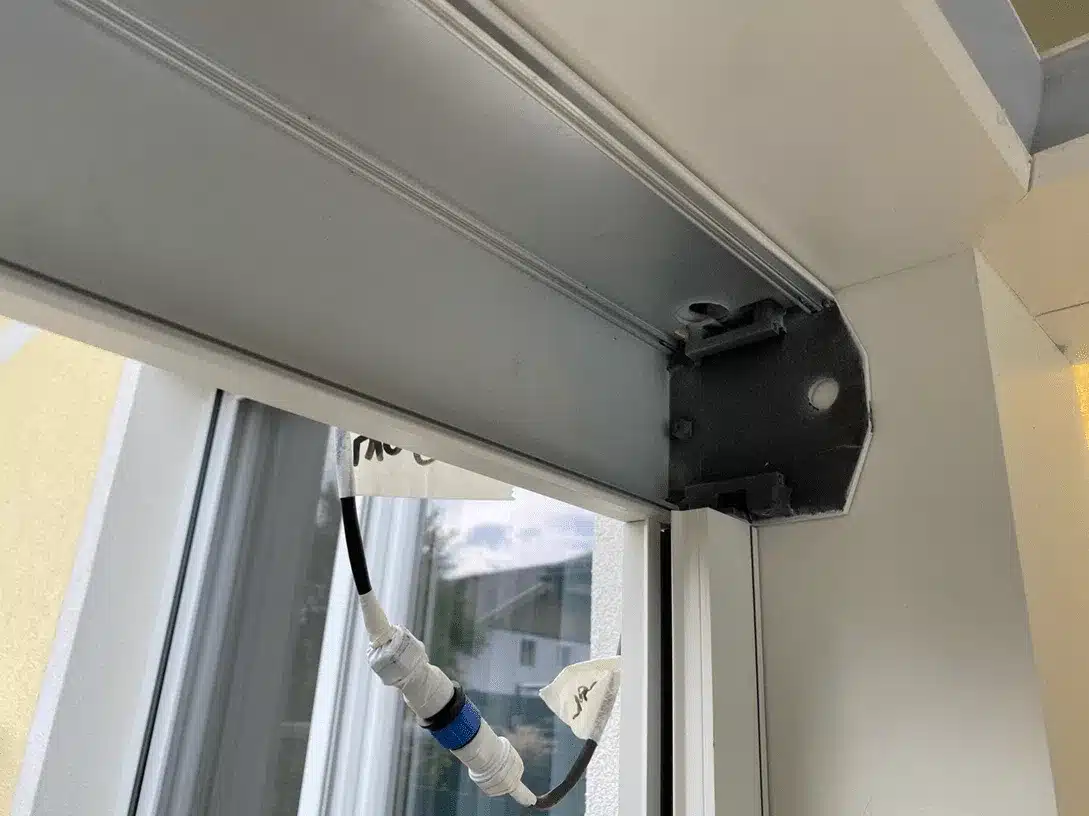

Zip Leiste und Corpus montieren

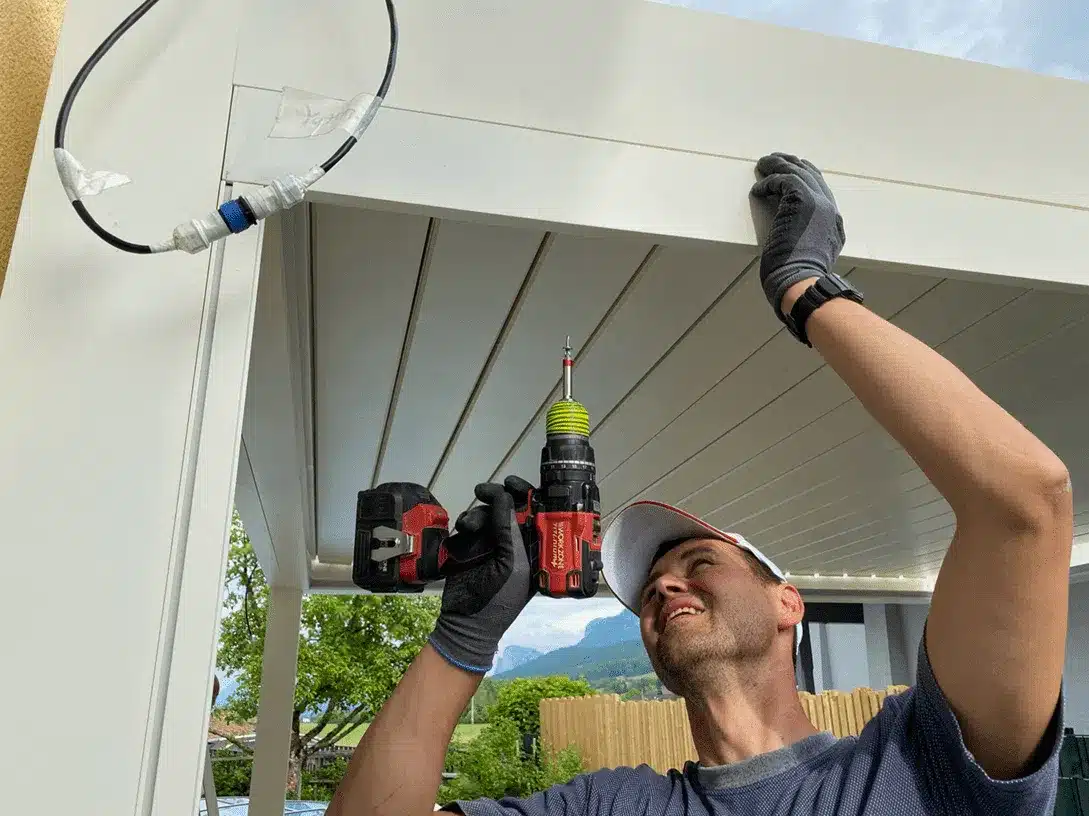

  • Zip-Leiste mit Zip-Corpus bündig außen mit Metallschrauben fixieren
  • mehrere Punkte oben am Corpus und Führungsschienen

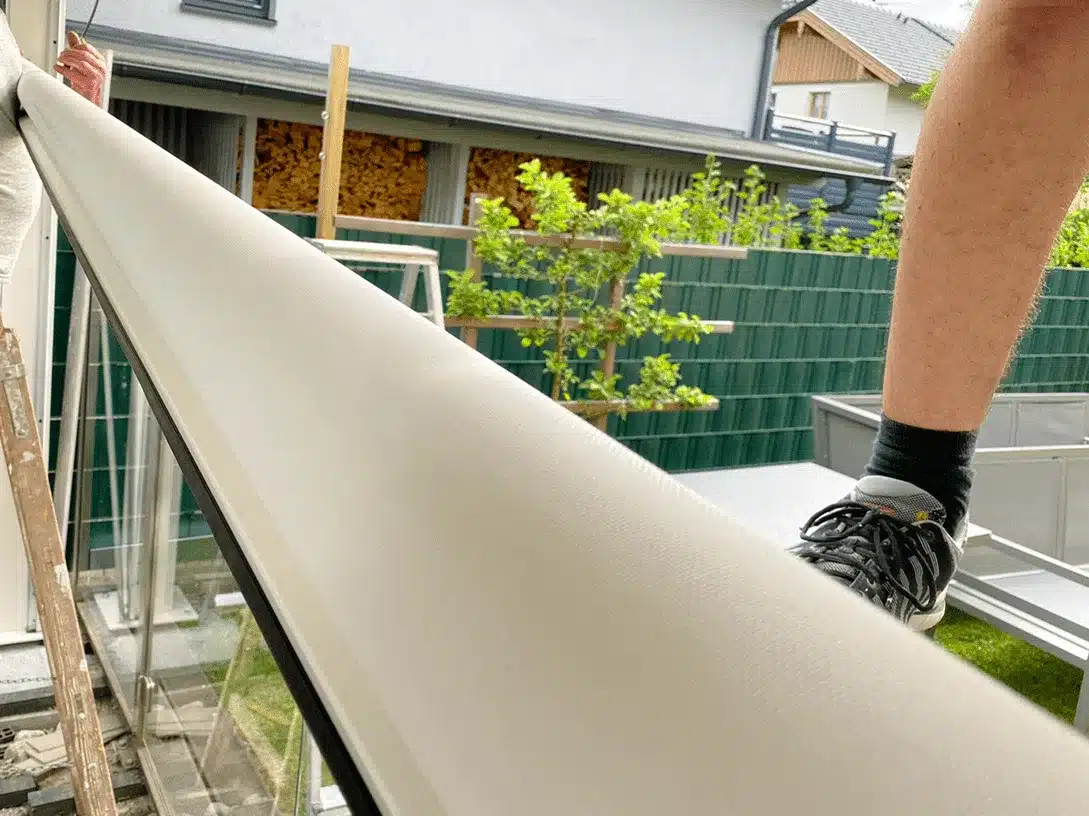

Zip-Rollos montieren

  • Nun können Sie noch die Stromkabel entsprechend führen.
    (Tipp: Nutzen Sie einen Hilfsdraht, damit Sie die Stromkabel leicht einziehen können.)
  • Stoff auf Spannung aufgerollt (= 0-Stellung) halten und einsetzen.
  • Zip mit zwei Schrauben fixieren.

Blende + Zip einsetzen

Jetzt können Sie die Blende einsetzen. Dazu aufkippen und nach unten eindrehen.

  • Sollte die Blende haken, lösen Sie die Schrauben etwas und richten das Profil neu aus. Hilft das nicht, rufen Sie unser Support-Team an. Wir nennen Ihnen die passende Lösung.
  • Dafür empfehlen wir zwei Personen.
  • Danach können Sie den Zip-Stoff in die Führungsschiene einführen und positionieren.
  • Schaumstoffe ins Profil drücken
  • Danach die Blende anbringen und darauf achten, dass die Schaumstoffe ins Blendenprofil gedrückt werden.
  • Der Zip Reißverschluss muss in der Führungsschiene sein

Alles verschrauben

Nun können Sie alles verschrauben. Vorgang bei den weiteren Zip Rollos entsprechend der Anleitung wiederholen. Wenn Sie alle Zip-Rollos Ihres Lamellendachs montiert haben, sollten alle in 0-Stellung sein. Die Beschriftung am Zip zeigt die Nummer auf der Fernbedienung.

  • 0 = alle
  • 1-x  = Zips einzeln
  • Dach auf/zu/stopp

Tipp – Die schnelle Montageart

Sie können die ZIP-Motor-Rollos auch ohne Demontage schnell montieren und nur über die Seitenschienen am Rahmen befestigen. Die Rollokästen sitzen dann auf den Schienen, die an den Rahmen verschraubt werden.

Dafür demontieren Sie nur die Führungsschienen und heben die Kästen in die vorgesehene Position. Dann schrauben Sie die Schienen an den Rahmen und die Zips sitzen auf. Jetzt führen Sie den Reißverschluss in die Führungsschiene und montieren die Blende wieder. Bei kleineren ZIP-Anlagen ist diese Montageart ausreichend. Bei längeren ZIP-Kästen empfiehlt sich die aufwendigere Demontage, weil man die Spaltmaße schöner hinbekommt und man die Zips zusätzlich im oberen Kasten auch verschrauben kann.

Was tun, wenn die Zips klemmen oder schwer abrollen?

  • Prüfen Sie, ob das Lamellendach in Waage ausgerichtet ist und der rechte Winkel stimmt. Messen Sie die Diagonalen, diese müssen ident sein.
  • Prüfen Sie, ob die Schaumstoffabstandhalter bei den Führungsschienen verklemmt sind – lösen Sie diese
  • Wenn dies nicht hilft, dann entfernen Sie die Schaumstoffabstandhalter, damit die Führungsschiene mehr Spiel erhält
  • Sprühen Sie die Führungsschienen mit Silikonspray ein.

Weitere wichtige Hinweise

Die ZIP-Motor-Rollos haben einen Überlastschutz und werden nach mehrmaligem Betrieb warm. Einfach 10 min. warten, dann lässt sich der Motor wieder steuern.

Wenn sich unter dem Zip beim Abrollen einmal etwas befindet – zum Beispiel ein Stuhl und das Zip rollt sich schräg ab oder bleibt hängen, dann nicht sofort hochfahren und schräg aufrollen. Entfernen Sie das Hindernis und drücken Sie das Zip nach unten bis es wieder gerade steht. Jetzt erst wieder aufrollen oder weiter abrollen.

Einstellen der Motor-Zip-Rollos

Je nach Antrieb stellen Sie die Endlagen mechanisch mit dem mitgelieferten Einstellstab oder per Fernbedienung ein. Bei Dooya-Antrieben folgen Sie unserer Anleitung “ZIP-Screen Endlagen einstellen”. In beiden Fällen gilt: Im geschlossenen Zustand bleiben mindestens 40 mm Stoffreserve. Das Gewebe darf nicht straff gespannt sein. Sollte sich die Fernbedienung einmal neu mit dem Motor koppeln müssen, hilft die Anleitung zum Koppeln der Fernbedienung.

Drücken Sie auf der Fernbedienung nach unten und drehen Sie im oberen Loch nach links – das Zip wird nun weiter über den Boden stoppen. Drücken Sie auf der Fernbedienung nun nach unten und drehen Sie langsam nach rechts, das Zip wird nun stufenweise weiter nach unten fahren. Beim anderen Loch stellen Sie den oberen Einzug ein. Links: es stoppt früher, dann auf der Fernbedienung nach oben drücken und nach rechts drehen und es stoppt weiter oben.

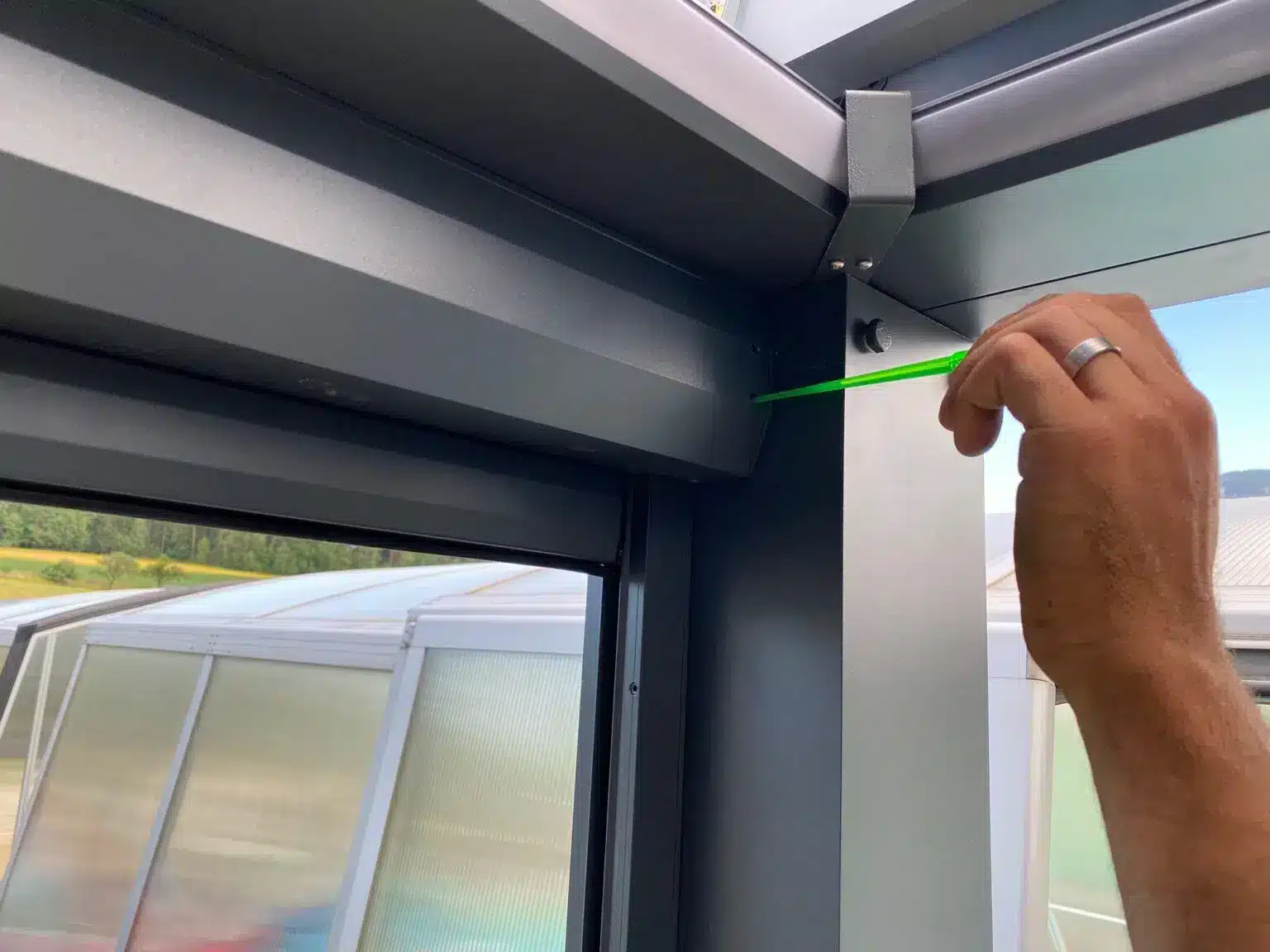

Einstellen der ZIP-Rollos am anthrazit Lamellendach, Hand setzt Werkzeug an der Blende am Pfosten an
