Lamellendach befestigen: Dübelplatte oder Fundamenthülse
Jedes Lamellendach steht auf einem festen Fundament. Für die Verbindung nach unten bieten wir zwei Systeme an: die Dübelplatte und die Fundamenthülse. Hier erfahren Sie, welches System zu Ihrem Untergrund passt. Soll das Dach an die Hauswand, lesen Sie den Beitrag Lamellendach Wandmontage.
Die sturmsichere und zugfeste Verankerung im Fundament ist der wichtigste Schritt beim Aufbau Ihres Lamellendaches.
Entscheiden Sie sich vor dem Kauf für die geeignete Befestigung nach unten. Das Lamellendach muss im rechten Winkel und in Waage ausgerichtet sein, damit alle Seitenteile und auch die Dachtechnik funktionieren. Je nach Untergrund bieten wir zwei Arten der Befestigung an.
Wenn Sie Fundamente neu anlegen, dann achten Sie direkt auf die Ausrichtung in Waage. Bei den Dübelplatten muss das Fundament frostsicher sein. Das genaue Maß richtet sich nach Statik und Frosttiefe vor Ort und steht in Ihrem CAD-Plan. Die Fundamenthülsen benötigen die Ausmaße von mind. 15 cm breit x 15 cm lang x 60 cm tief. Je breiter und länger Sie das Fundament anlegen, desto mehr Spielraum haben Sie später beim genauen Positionieren.
Welches Fundament brauche ich?
Meist reicht ein Punktfundament je Steher. Es muss frostsicher sein, eine feste Zahl gibt es nicht: Das genaue Maß steht in Ihrem CAD-Plan. Das Fundament darf bis 10 cm unter dem Terrassenboden enden. Dann steht der Steher schwebend über dem Belag, mit M12-Gewindeankern verklebt und nivelliert.
Planen Sie Glaselemente, legen Sie am besten ein Streifenfundament an. Es braucht eine ebene Auflage in Waage für die Bodenschienen. Dann laufen die Elemente leicht.
Dachterrasse, Holzdeck und Hang
Auf der Dachterrasse muss niemand bohren: Das Dach steht auf Ballastfundamenten. Wie schwer sie sein müssen, ergibt sich aus der Statik. Auf einem Holz- oder WPC-Deck führen wir die Stütze durch das Deck bis aufs Fundament. Geht das nicht, wählen wir eine andere statisch sinnvolle Verankerung. Am Hang bekommt jede Stütze ihre eigene Höhe, das Dach bleibt in Waage.
Kostenlose Planungsmappe
Fundament, Strom und Wasserablauf sauber vorbereiten: In unserer Planungsmappe steht alles auf 18 Seiten, in 7 Schritten zur Anfrage, mit Messanleitung und Skizzenvorlage.
Alles, was Sie vor der Lieferung vorbereiten, steht in unserer Checkliste für Fundament, Strom und Wasser.
Planungsfragen: Fundamente und Boden
Kurze Antworten auf Fragen, die sich viele vor dem Kauf stellen. Zuerst die allgemeine Antwort, darunter, was bei my-pergola24 gilt.
Welche Fundamente braucht eine Lamellendach-Pergola?
Meist ein Punktfundament aus Beton je Pfosten. Alternativ geht eine tragfähige Bodenplatte oder ein Streifenfundament. Die Größe richtet sich nach Statik, Boden und Frosttiefe.
Bei uns reicht meist ein frostsicheres Punktfundament je Pfosten, das genaue Maß steht im CAD-Plan. Planen Sie Glaselemente, legen Sie ein Streifenfundament in Waage an. Wo die Pfosten stehen, zeigt Ihr CAD-Plan.
Kann ich die Pergola auf vorhandenen Terrassenplatten befestigen?
Auf losen Platten im Kiesbett nicht. Die Platten tragen die Zugkräfte bei Wind nicht. Unter jedem Pfosten muss fester Beton liegen. Oft reicht es, einzelne Platten herauszunehmen und dort Fundamente zu gießen.
Bei my-pergola24: Unser Fundament darf bis 10 cm unter dem Belag enden. Der Pfosten steht dann auf Gewindeankern über dem Belag.
Wie prüfe ich, ob meine bestehende Betonplatte tragfähig genug ist?
Klären Sie Dicke, Bewehrung und Alter der Platte. Eine Probebohrung zeigt die Dicke. Fragen Sie im Zweifel einen Baumeister oder Statiker. Risse oder Absenkungen sind ein Warnzeichen.
Bei my-pergola24: Ob Ihre Platte reicht, klärt unser technischer Support mit Ihnen. Laut AGB tragen Sie die Verantwortung für Fundament und Tragfähigkeit.
Sind Schraubfundamente für eine Pergola geeignet?
Für leichte Pergolen oft ja. Ein Lamellendach ist schwer, und Wind zieht stark daran. Dann ist Beton meist sicherer. Wollen Sie Schraubfundamente, lassen Sie prüfen, wie viel Zug sie in Ihrem Boden halten.
Bei my-pergola24: Schraubfundamente sind bei uns freigegeben. Für Beton gibt es Dübelplatte oder Fundamenthülse. Welche Lösung passt, hängt vom Boden ab.
Wie tief müssen die Fundamente in meinem Garten sein?
Frostfrei. In Österreich und Deutschland sind das je nach Region etwa 80 bis 120 cm, in Höhenlagen mehr. Ihre Gemeinde oder ein Baumeister kennt die Frosttiefe vor Ort.
Bei my-pergola24: Eine feste Tiefe nennen wir nicht. Das Fundament muss frostsicher sein, das genaue Maß richtet sich nach Statik und Frosttiefe vor Ort und steht in Ihrem CAD-Plan.
Was muss ich bei einer Terrasse auf aufgeschüttetem Boden beachten?
Aufgeschütteter Boden kann sich setzen. Die Fundamente müssen deshalb bis in den gewachsenen Boden reichen. Sonst kippen Pfosten mit der Zeit. Lassen Sie das von einem Baumeister prüfen.
Wie werden die Pfosten sicher auf den Fundamenten verankert?
Mit Schwerlastankern oder eingeklebten Gewindestangen im Beton. Wichtig ist eine zugfeste Verbindung, denn Wind kann das Dach anheben. Die Pfosten müssen exakt senkrecht und im rechten Winkel stehen.
Bei my-pergola24: Bei der Dübelplatte liefern wir M12-Betonschrauben mit. Bei der Fundamenthülse kommt eine M30-Gewindestange mit Montagemörtel zum Einsatz. Beide Wege zeigen wir oben auf dieser Seite.
Wie lässt sich eine Pergola auf einer Terrasse mit Gefälle montieren?
Mit unterschiedlich langen Pfosten oder mit verstellbaren Fußplatten. Der Rahmen muss trotzdem in Waage liegen. Messen Sie das Gefälle mit einer langen Wasserwaage nach vorne und zur Seite.
Bei my-pergola24: Wir fertigen auf Wunsch jeden Pfosten in seiner eigenen Höhe. Für starkes Gefälle gibt es ein Distanzmontageset mit Gewindestange.
Müssen die Fundamente vor dem Verlegen der Terrassenbeläge fertig sein?
Am besten ja. Dann gießen Sie die Fundamente, legen Leerrohre für Strom und Wasser und verlegen danach den Belag. So müssen Sie später nichts aufreißen.
Bei my-pergola24: Unser Fundament darf bis 10 cm unter dem Belag enden. Die genaue Lage der Pfosten bekommen Sie mit dem CAD-Plan.
Wie verhindere ich, dass sich die Fundamente später unterschiedlich setzen?
Gießen Sie alle Fundamente gleich tief bis in festen Boden. Verdichten Sie den Untergrund gut. Lassen Sie den Beton ausreichend aushärten, bevor Sie das Dach montieren.

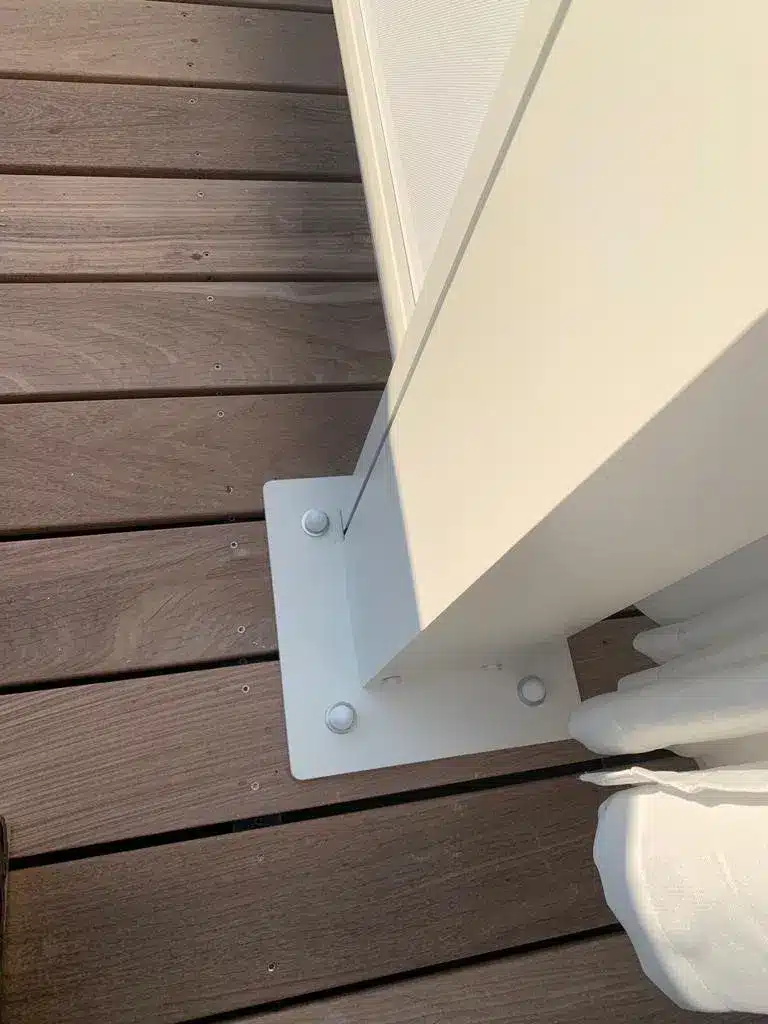

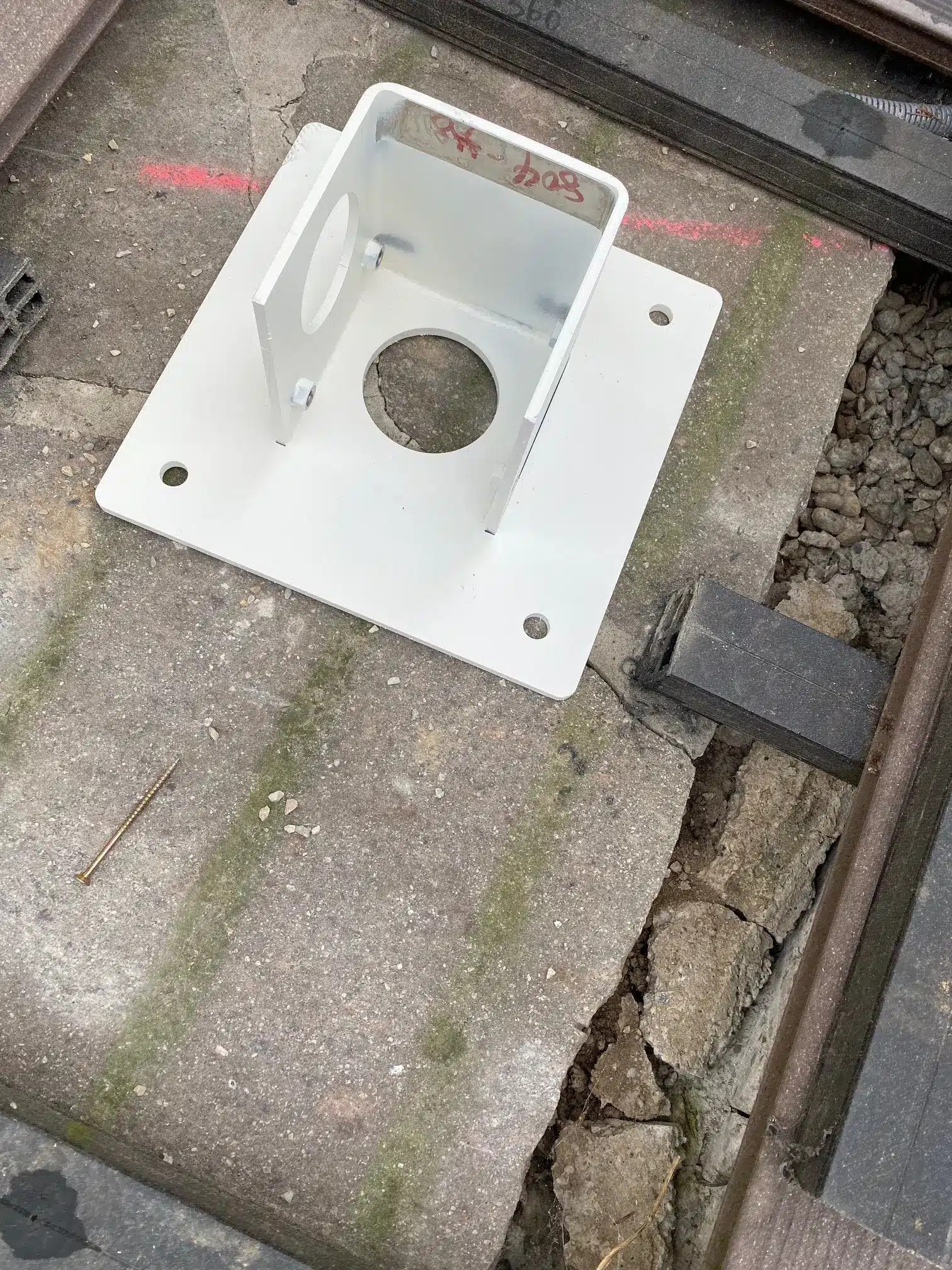

Dübelplatten
Der Aufbau ist einfacher mit Dübelplatten zu bewerkstelligen, weil man die Steher bevor man sie ausrichtet schon aufstellen kann und sie erst dann in das Fundament verschraubt. Die M12 Betonschrauben liefern wir mit. Bohren Sie dafür mit einem 10-mm-Bohrer das Loch ins Fundament vor und ziehen Sie die Schrauben dann mit Kraft fest.
Vorteil: einfachere Montage
Tipp
Die Steher immer mit der Wasserwaage genau ausrichten. Jede Ungenauigkeit kann sich potenzieren und am Ende kann es zb. Probleme bei der Montage von Seitenteilen geben. Es ist also wichtig, dass das Lamellendach im rechten Winkel und in Waage steht. Nehmen Sie sich dafür ausreichend Zeit und ziehen Sie ggf. einen guten Handwerker hinzu. Hilfe vor Ort gibt es auch bei unseren Aufbaupartnern für Lamellendächer.

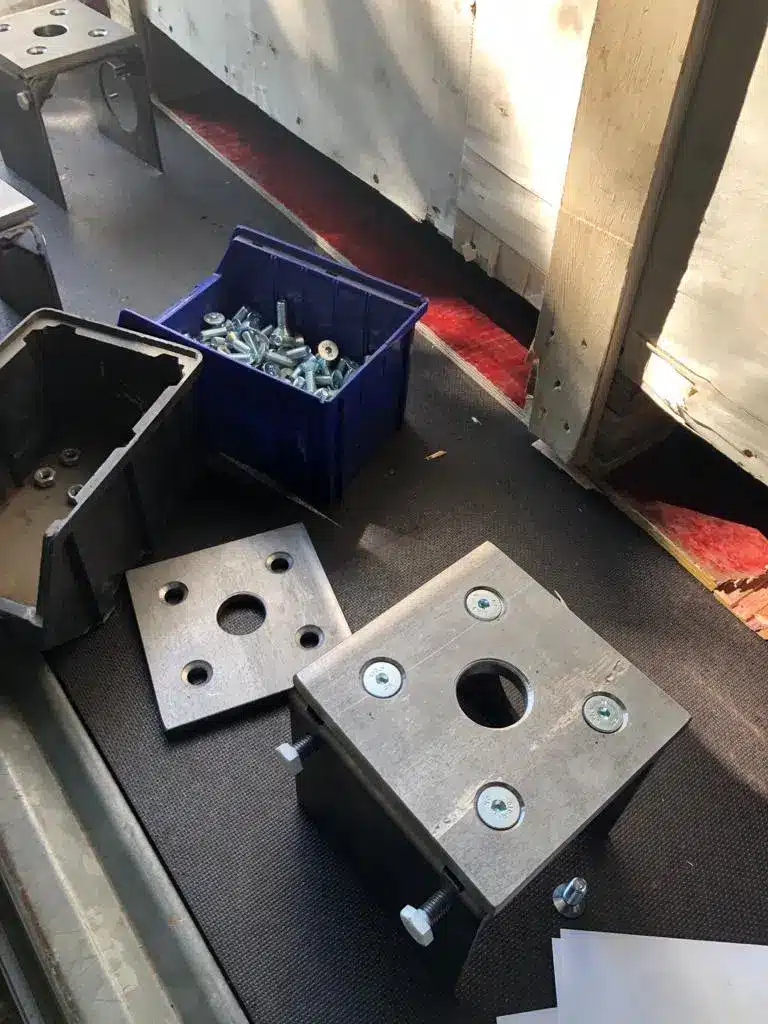

Fundamenthülsen

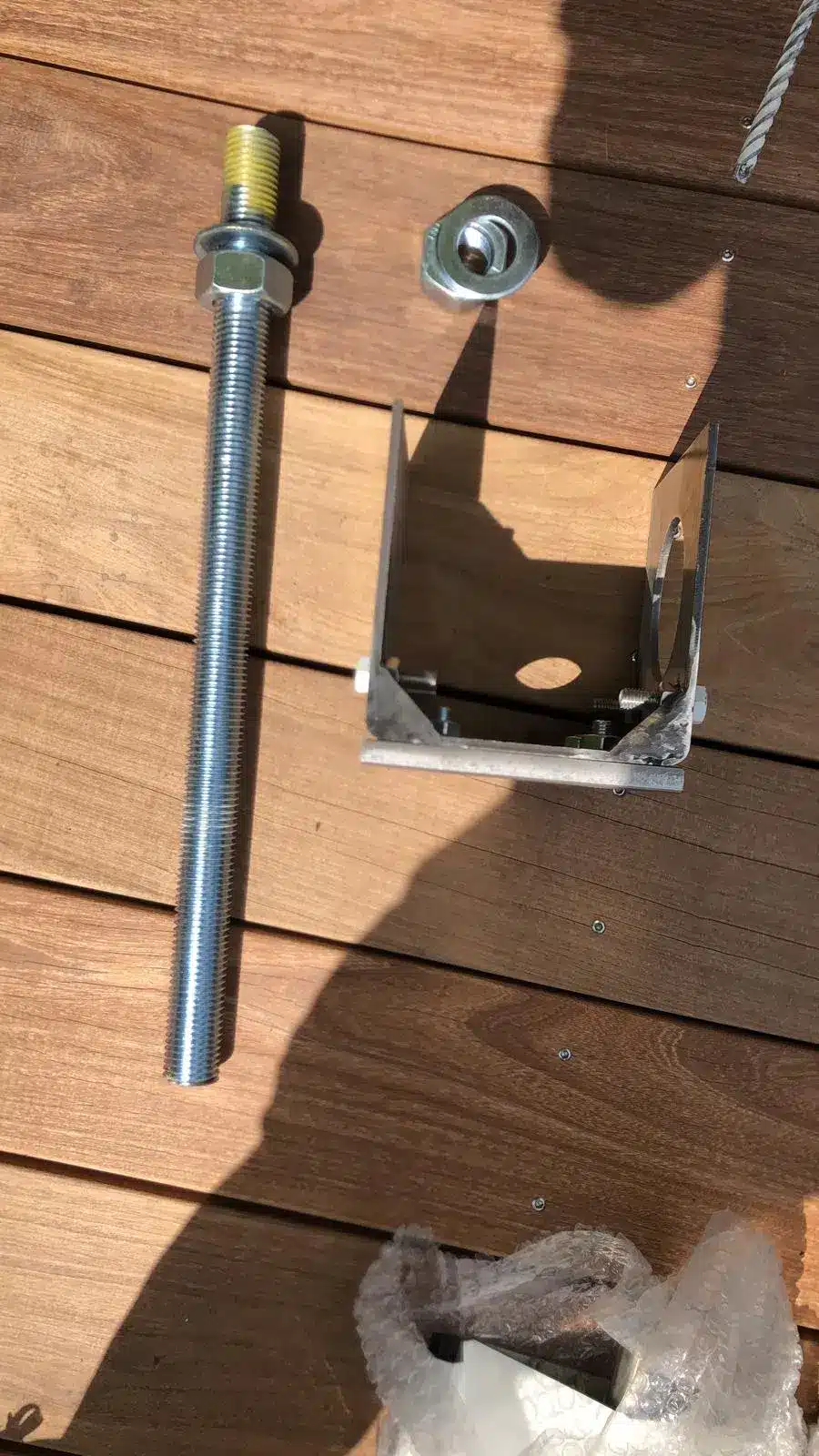

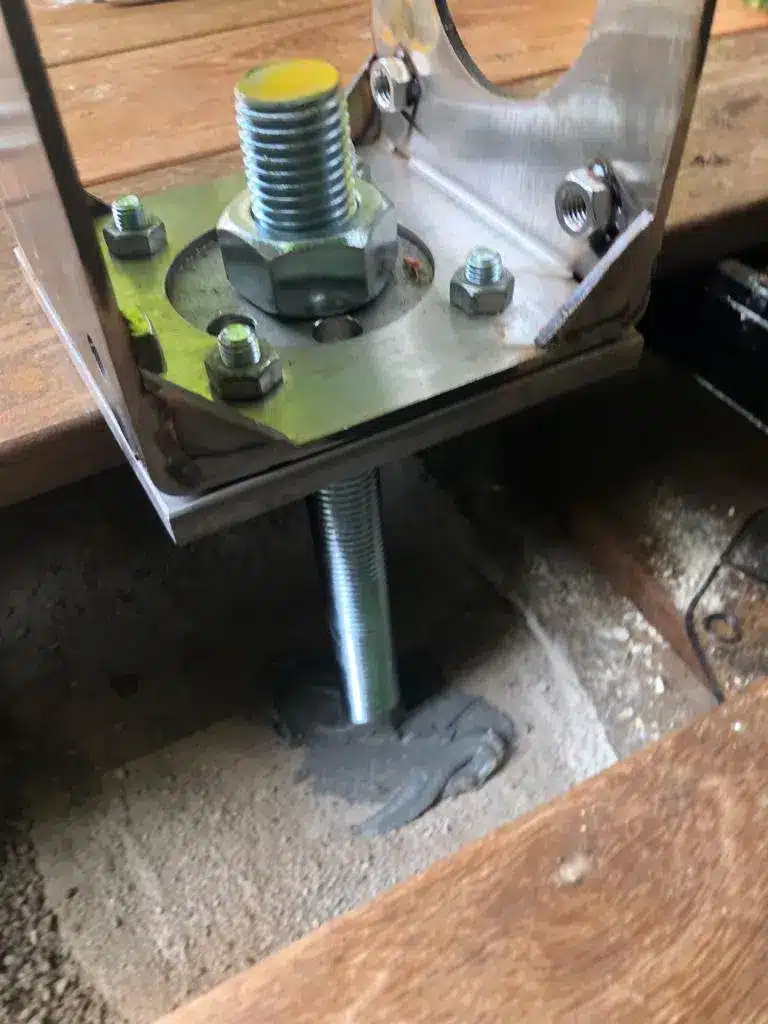

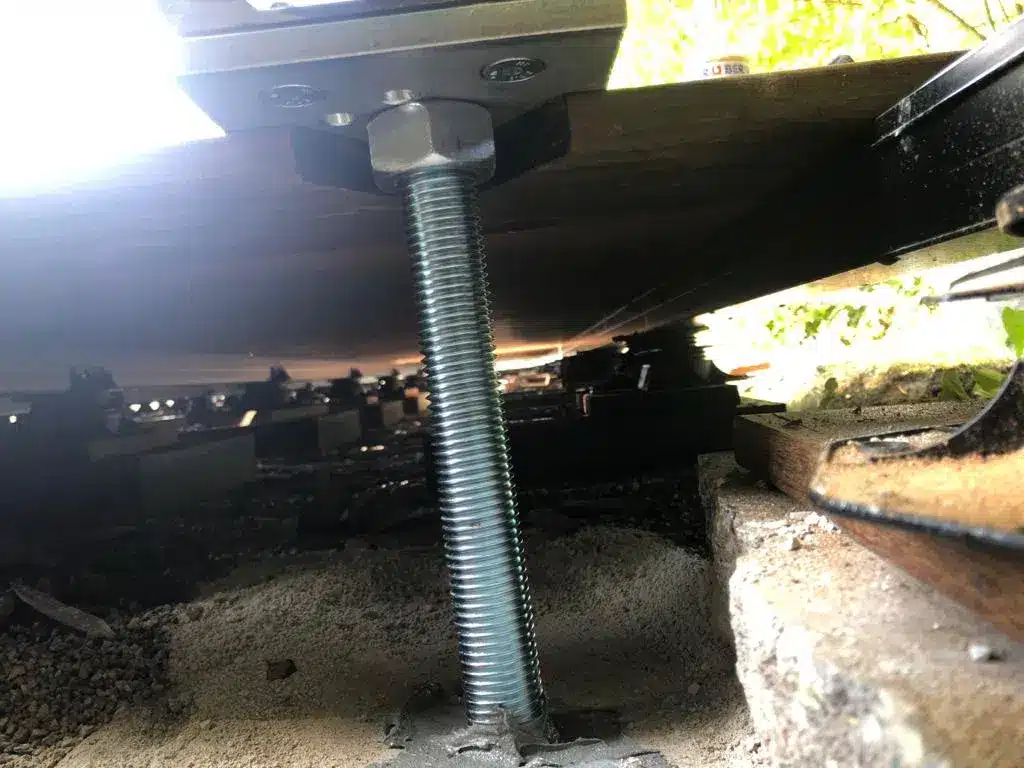

Für bestehende Terrassen mit großem Gefälle liefern wir ein Distanzmontageset mit einer M30 Gewindestange – Zusatzplatte zum Aufschrauben und entsprechende Muttern mit. Die Gewindestange wird dann ins Fundament mit Montagemörtel (zb. Fischer FIS SB High Speed 390s Superbond-Mörtel) eingeklebt. Sie können dann mit den Muttern die Abstände gut regulieren.
Sie können die Fundamenthülse aber auch direkt auf den Beton mit Schlagankern aufsetzen. Für kleine Abstände empfehlen sich Distanzklötze, Terrassenpads, Beilagscheiben oder passgenaue Rohrabschnitte, die Sie über die Schlaganker unter die Fundamenthülse einpassen um die geforderten Abstände für die Ausrichtung in Waage zu erzielen.
Vorteil: optisch die ansprechende Montageart
