Dachmotor richtig an Loxone und KNX anschließen

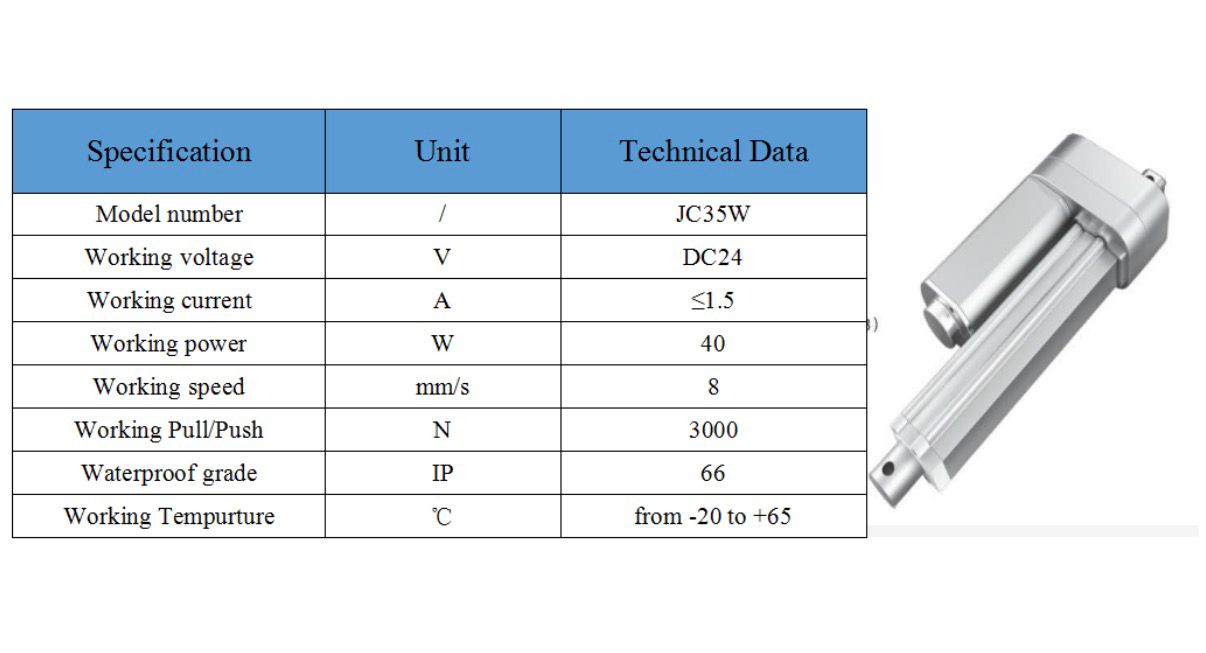

Technischer Leitfaden für 24-V-DC Linearantriebe (z. B. JC35W)
Moderne Pergolen und Lamellendächer arbeiten häufig mit 24-V-DC Linearantrieben für Dach, ZIP-Screens oder Zusatzmodule. Diese Motoren unterscheiden sich technisch deutlich von klassischen 230-V-Rohrmotoren. Für eine stabile und sichere Integration in Gebäudeautomation wie Loxone oder KNX ist das Verständnis des Funktionsprinzips entscheidend.
Dieser Leitfaden erklärt die korrekte Vorgehensweise – fachlich präzise und praxisorientiert.
1. Technisches Grundprinzip eines 24-V-DC Dachmotors
Ein 24-V-DC Linearantrieb:
• arbeitet mit Gleichspannung (24 V DC)
• benötigt eine Polumkehr zur Richtungsänderung
• zieht typischerweise bis zu 1,5 A
• wird über eine H-Brücken-Schaltung angesteuert
Wichtig:
Die Fahrtrichtung entsteht nicht über getrennte „Auf/Ab-Leitungen“, sondern durch Umpolen der 24-V-Versorgung.
2. Grundanforderungen für die Gebäudeintegration
Unabhängig von Loxone oder KNX gelten immer folgende Voraussetzungen:
• Ausreichend dimensioniertes 24-V-Netzteil (mit Leistungsreserve)
• Absicherung der DC-Seite
• Gegenseitige Verriegelung der Richtungen
• Keine gleichzeitige Ansteuerung beider Fahrtrichtungen
• Saubere Trennung von 230-V-Netz und 24-V-Motorstromkreis
3. Anschluss an Loxone
Die einfache Lösung:
Variante 1 – Polwendeschaltung mit zwei Relais
Erforderlich:
• Loxone Miniserver
• Relais Extension oder Tree Nano 2 Relay
• Zwei Relais mit Wechslerkontakt
• 24-V-Netzteil
Funktionsprinzip:
• Relais A aktiviert → Polung 1 → Motor fährt aus
• Relais B aktiviert → Polung 2 → Motor fährt ein
• Beide Relais aus → Motor stoppt
In der Loxone-Konfiguration:
• Beschattungsbaustein verwenden
• Gegenseitige Verriegelung aktivieren
• Umschaltpause 300–500 ms einstellen
• Laufzeit exakt einmessen
Diese Lösung ist stabil, wartungsarm und vollständig kabelgebunden.
Variante 2 – Externe H-Bridge (professionelle Lösung)
Für höhere Betriebssicherheit:
• 24-V-Motorcontroller oder H-Bridge-Modul einsetzen
• Loxone steuert nur die Logikeingänge des Controllers
Vorteile:
• Elektronische Schutzschaltung
• Bessere Lebensdauer der Relais
• Sauberere Richtungsumschaltung
Bei hohen Ansprüchen an die Steuerung Ihres Lamellendachs empfehlen wir diese Lösung. Für einfache Anlagen reicht Variante 1 mit zwei Relais.
4. Anschluss an KNX
Das Prinzip ist identisch – auch hier ist eine Polumkehr erforderlich.
Die einfache Lösung:
KNX-Schaltaktor + zwei Wechslerrelais
• KNX steuert zwei Relais
• Relais bilden eine Polwendeschaltung
• 24-V-Netzteil separat
Viele KNX-Jalousieaktoren sind für 230-V-Motoren konzipiert und daher nicht direkt geeignet. Entscheidend sind potentialfreie Wechslerkontakte.
Alternative Lösung
• KNX-Motorcontroller für 24-V-DC-Antriebe
• Direkte Anbindung über digitale Steuersignale
Diese Lösung ist besonders sinnvoll bei größeren Projekten oder mehreren Antrieben.
5. Häufige Fehler vermeiden
Diese Fehler vermeiden:
- 230 V direkt an den Motor anschließen
- Keine Polumkehr vorsehen
- Beide Richtungen gleichzeitig ansteuern
- Netzteil ohne Leistungsreserve einsetzen
- Keine Verriegelung in der Steuerung einrichten
Solche Fehler führen zu Schäden an Motor, Netzteil oder Steuerung.
6. Technische Empfehlung von my-pergola24
Für hochwertige Pergola-Systeme empfehlen wir:
• 24-V-DC-Netzteil mit mindestens 30 % Leistungsreserve
• Elektronische Polwendeschaltung (H-Bridge)
• Saubere Verriegelungslogik in Loxone oder KNX
• Fachgerechte Installation durch Elektrofachbetrieb
• Schutz der DC-Komponenten vor Feuchtigkeit
So wird sichergestellt:
• zuverlässiger Betrieb
• lange Lebensdauer
• saubere Integration in Smart-Home-Systeme
• normgerechte Ausführung
Fazit
Ein 24-V-Dachmotor ist technisch anspruchsvoller als ein klassischer Rollladenmotor.
Wer ihn korrekt über eine Polwendeschaltung in Loxone oder KNX integriert, erhält eine langlebige, präzise und sichere Steuerungslösung.
Für Planungsunterlagen oder projektspezifische Verdrahtungsschemata unterstützt Sie das Team von my-pergola24 gerne fachlich. Es geht auch ohne Loxone und KNX. Wie Sie Ihr Lamellendach per Fernbedienung oder Wandschalter steuern, lesen Sie im Beitrag Steuerung Ihres Lamellendachs.
